Solis 12kW 15kW 17kW 20kW Solar wechsel richter am Netz 380V Dreiphasen-Wechsel richter Solar
Der Preis beträgt €1533
Produkt Beschreibung
|
Datenblatt
|
||||
|
Modell Name
|
Solis-3P3K-4G
|
Solis-3P4K-4G
|
Solis-3P5K-4G
|
Solis-3P6K-4G
|
|
Eingang AC
|
||||
|
Empfohlen max. PV power
|
3,6 kW
|
4,8 kW
|
6kW
|
7,2 kW
|
|
Max. input spannung
|
1000V
|
|||
|
Nennspannung
|
600V
|
|||
|
Start-up spannung
|
180V
|
|||
|
MPPT spannung palette
|
160-850V
|
|||
|
Max. input strom
|
11A/11A
|
|||
|
Max. kurzschluss strom
|
17,2 A/17,2 A
|
|||
|
MPPT anzahl/Max. eingang saiten anzahl
|
2/2
|
|||
|
Ausgang AC
|
||||
|
Nennleistung
|
3kW
|
4kW
|
5kW
|
6kW
|
|
Max. scheinbare ausgang power
|
3,3 kVA
|
4,4 kVA
|
5,5 kVA
|
6,6 kVA
|
|
Max. ausgang power
|
3,3 kW
|
4,4 kW
|
5,5 kW
|
6,6 kW
|
|
Bewertet grid spannung
|
3/N/PE, 220/380V, 230/400V
|
|||
|
Bewertet grid frequenz
|
50/60Hz
|
|||
|
Bewertet grid ausgang strom
|
4,6 A/4,3 A
|
6,1 A/5,8 A
|
7,6 A/7,2 A
|
9,1 A/8,7 A
|
|
Max. output strom
|
4,7 EIN
|
6,4 EIN
|
7,9 EIN
|
7,9 EIN
|
|
Power Factor
|
> 0,99 (0,8 führenden-0,8 abgeschlagen)
|
|||
|
THDi
|
<1.5%
|
|||
|
Effizienz
|
||||
|
Max. effizienz
|
98.3%
|
|||
|
EU effizienz
|
97.8%
|
|||
|
Schutz
|
||||
|
DC reverse-polarität schutz
|
Ja
|
|||
|
Kurzschluss schutz
|
Ja
|
|||
|
Ausgang über aktuelle schutz
|
Ja
|
|||
|
Surge schutz
|
Ja
|
|||
|
Grid überwachung
|
Ja
|
|||
|
Anti-islanding schutz
|
Ja
|
|||
|
Temperatur schutz
|
Ja
|
|||
|
Integrierte AFCI (DC arc-fehler Schaltung schutz)
|
Ja
|
|||
|
Integrierte DC schalter
|
Optional
|
|||
|
Allgemeine Daten
|
||||
|
Abmessungen (W * H * D)
|
310*563*219mm
|
|||
|
Gewicht
|
17,3 kg
|
|||
|
Topologie
|
Trafo
|
|||
|
Selbst verbrauch
|
<1W (nacht)
|
|||
|
Betriebs umgebungs temperatur bereich
|
-25 ~ + 60 °C
|
|||
|
Relative feuchtigkeit
|
0-100%
|
|||
|
Schutzart
|
IP65
|
|||
|
Kühlung konzept
|
Natürliche konvektion
|
|||
|
Max. bedienung höhe
|
4000m
|
|||
|
Grid verbindung standard
|
VDE-AR-N 4105, VDE V 0124, VDE V 0126-1-1, UTE C15-712-1, NRS 097-1-2, G98, G99, EN 50549-1/-2, RD 1699, UNE 206006, UNE 206007-1,
IEC 61727
|
|||
|
Sicherheit/EMC standard
|
IEC 62109-1/-2, IEC 62116, EN 61000-6-1/-2/-3/-4
|
|||
|
Merkmale
|
||||
|
DC anschluss
|
MC4 stecker
|
|||
|
AC verbindung
|
Schnelle verbindung stecker
|
|||
|
Display
|
LCD
|
|||
|
Kommunikation
|
RS485, Optional: Wi-Fi, GPRS
|
|||
|
Datasheeet
|
||||||||
|
Modell Name
|
Solis-3P8K-4G
|
Solis-3P9K-4G
|
Solis-3P10K-4G
|
Solis-3P12K-4G
|
||||
|
Eingang DC
|
||||||||
|
Empfohlen max. PV power
|
9,6 kW
|
10,8 kW
|
12kW
|
14,5 kW
|
||||
|
Max. input spannung
|
1000V
|
|||||||
|
Nennspannung
|
600V
|
|||||||
|
Start-up spannung
|
180V
|
|||||||
|
MPPT spannung palette
|
160-850V
|
|||||||
|
Max. input strom
|
11A/11A
|
22A/22A
|
||||||
|
Max. kurzschluss strom
|
17,2 A/17,2 A
|
34,3 A/34,3 A
|
||||||
|
MPPT anzahl/Max. eingang saiten anzahl
|
2/2
|
2/4
|
||||||
|
Ausgang AC
|
||||||||
|
Nennleistung
|
8kW
|
9kW
|
10kW
|
12kW
|
||||
|
Max. scheinbare ausgang power
|
8,8 kVA
|
9,9 KVA
|
11kVA
|
13,2 kVA
|
||||
|
Max. ausgang power
|
8,8 kW
|
9,9 KW
|
11kW
|
13,2 kW
|
||||
|
Bewertet grid spannung
|
3/N/PE, 220/380V, 230/400V
|
|||||||
|
Bewertet grid frequenz
|
50/60Hz
|
|||||||
|
Bewertet grid ausgang strom
|
12,2 A/11,5 A
|
13,7 A/13,0 A
|
15,2 A/14,4 A
|
18,2 A/17,3 A
|
||||
|
Max. output strom
|
12,7 EIN
|
14,3 EIN
|
15,9 EIN
|
19,1 EIN
|
||||
|
Power Factor
|
> 0,99 (0,8 führenden-0,8 abgeschlagen)
|
|||||||
|
THDi
|
1.5%
|
|||||||
|
Effizienz
|
||||||||
|
Max. effizienz
|
98.7%
|
|||||||
|
EU effizienz
|
98.1%
|
|||||||
|
Schutz
|
||||||||
|
DC reverse-polarität schutz
|
Ja
|
|||||||
|
Kurzschluss schutz
|
Ja
|
|||||||
|
Ausgang über aktuelle schutz
|
Ja
|
|||||||
|
Surge schutz
|
Ja
|
|||||||
|
Grid überwachung
|
Ja
|
|||||||
|
Anti-islanding schutz
|
Ja
|
|||||||
|
Temperatur schutz
|
Ja
|
|||||||
|
Integrierte AFCI (DC arc-fehler Schaltung schutz)
|
Ja
|
|||||||
|
Integrierte DC schalter
|
Optional
|
|||||||
|
Allgemeine Daten
|
||||||||
|
Abmessungen (W * H * D)
|
310*563*219mm
|
|||||||
|
Gewicht
|
18kg
|
18,98 kg
|
||||||
|
Topologie
|
Trafo
|
|||||||
|
Selbst verbrauch
|
<1W (nacht)
|
|||||||
|
Betriebs umgebungs temperatur bereich
|
-25 ~ + 60 °C
|
|||||||
|
Relative feuchtigkeit
|
0-100%
|
|||||||
|
Schutzart
|
IP65
|
|||||||
|
Kühlung konzept
|
Natürliche konvektion
|
Intelligente redundante fan-kühlung
|
||||||
|
Max. bedienung höhe
|
4000m
|
|||||||
|
Grid verbindung standard
|
VDE-AR-N 4105, VDE V 0124, VDE V 0126-1-1, UTE C15-712-1, NRS 097-1-2, G98, G99, EN 50549-1/-2, RD 1699, UNE 206006, UNE 206007-1, IEC 61727
|
|||||||
|
Sicherheit/EMC standard
|
IEC 62109-1/-2, IEC 62116, EN 61000-6-1/-2/-3/-4
|
|||||||
|
Merkmale
|
||||||||
|
DC anschluss
|
MC4 stecker
|
|||||||
|
AC verbindung
|
Schnelle verbindung stecker
|
|||||||
|
Display
|
LCD
|
|||||||
|
Kommunikation
|
RS485, Optional: Wi-Fi, GPRS
|
|||||||
|
Datenblatt
|
||||
|
Modell Name
|
Solis-3P12K-4G
|
Solis-3P15K-4G
|
Solis-3P17K-4G
|
Solis-3P20K-4G
|
|
Eingang DC
|
||||
|
Empfohlen max. PV power
|
14,5 kW
|
18kW
|
20,4 kW
|
24kW
|
|
Max. input spannung
|
1000V
|
|||
|
Nennspannung
|
600V
|
|||
|
Start-up spannung
|
180V
|
|||
|
MPPT spannung palette
|
160-850V
|
|||
|
Ax. Eingang strom
|
22A/22A
|
|||
|
Max. kurzschluss strom
|
34,3 A/34,3 A
|
|||
|
MPPT anzahl/Max. eingang saiten anzahl
|
2/4
|
|||
|
Ausgang AC
|
||||
|
Nennleistung
|
12kW
|
15kW
|
17kW
|
20kW
|
|
Max. scheinbare ausgang power
|
13,2 kVA
|
16,5 kVA
|
18,7 kVA
|
22kVA
|
|
Max. ausgang power
|
13,2 kW
|
16,5 kW
|
18,7 kW
|
22kW
|
|
Bewertet grid spannung
|
3/N/PE, 220/380V, 230/400V
|
|||
|
Bewertet grid frequenz
|
50/60Hz
|
|||
|
Bewertet grid ausgang strom
|
18,2 A/17,3 A
|
22,8 A/21,7 A
|
25,8 A/24,6 A
|
30,4 A/28,9 A
|
|
Max. output strom
|
19,1 EIN
|
23,8 EIN
|
27A
|
31,8 EIN
|
|
Power Factor
|
> 0,99 (0,8 führenden-0,8 abgeschlagen)
|
|||
|
THDi
|
1.5%
|
|||
|
Effizienz
|
||||
|
Max. effizienz
|
98.7%
|
|||
|
EU effizienz
|
98.1%
|
|||
|
Schutz
|
Ja
|
|||
|
DC reverse-polarität schutz
|
Ja
|
|||
|
Kurzschluss schutz
|
Ja
|
|||
|
Ausgang über aktuelle schutz
|
Ja
|
|||
|
Surge schutz
|
Ja
|
|||
|
Grid überwachung
|
Ja
|
|||
|
Anti-islanding schutz
|
Ja
|
|||
|
Temperatur schutz
|
Ja
|
|||
|
Integrierte AFCI (DC arc-fehler Schaltung schutz)
|
Ja
|
|||
|
Integrierte DC schalter
|
Optional
|
|||
|
Allgemeine Daten
|
||||
|
Abmessungen (W * H * D)
|
310*563*219mm
|
|||
|
Gewicht
|
18,9 kg
|
19,8 kg
|
||
|
Topologie
|
Trafo
|
|||
|
Selbst verbrauch
|
<1W (nacht)
|
|||
|
Betriebs umgebungs temperatur bereich
|
-25 ~ + 60 °C
|
|||
|
Relative feuchtigkeit
|
0-100%
|
|||
|
Schutzart
|
IP65
|
|||
|
Kühlung konzept
|
Intelligente redundante fan-kühlung
|
|||
|
Max. bedienung höhe
|
4000m
|
|||
|
Grid verbindung standard
|
VDE-AR-N 4105, VDE V 0124, VDE V 0126-1-1, UTE C15-712-1, NRS 097-1-2, G98, G99, EN 50549-1/-2, RD 1699, UNE 206006, UNE 206007-1,
IEC 61727
|
|||
|
Sicherheit/EMC standard
|
IEC 62109-1/-2, IEC 62116, EN 61000-6-1/-2/-3/-4
|
|||
|
Merkmale
|
||||
|
DC anschluss
|
MC4 stecker
|
|||
|
AC verbindung
|
Schnelle verbindung stecker
|
|||
|
Display
|
LCD
|
|||
|
Kommunikation
|
RS485, Optional: Wi-Fi, GPRS
|
|||

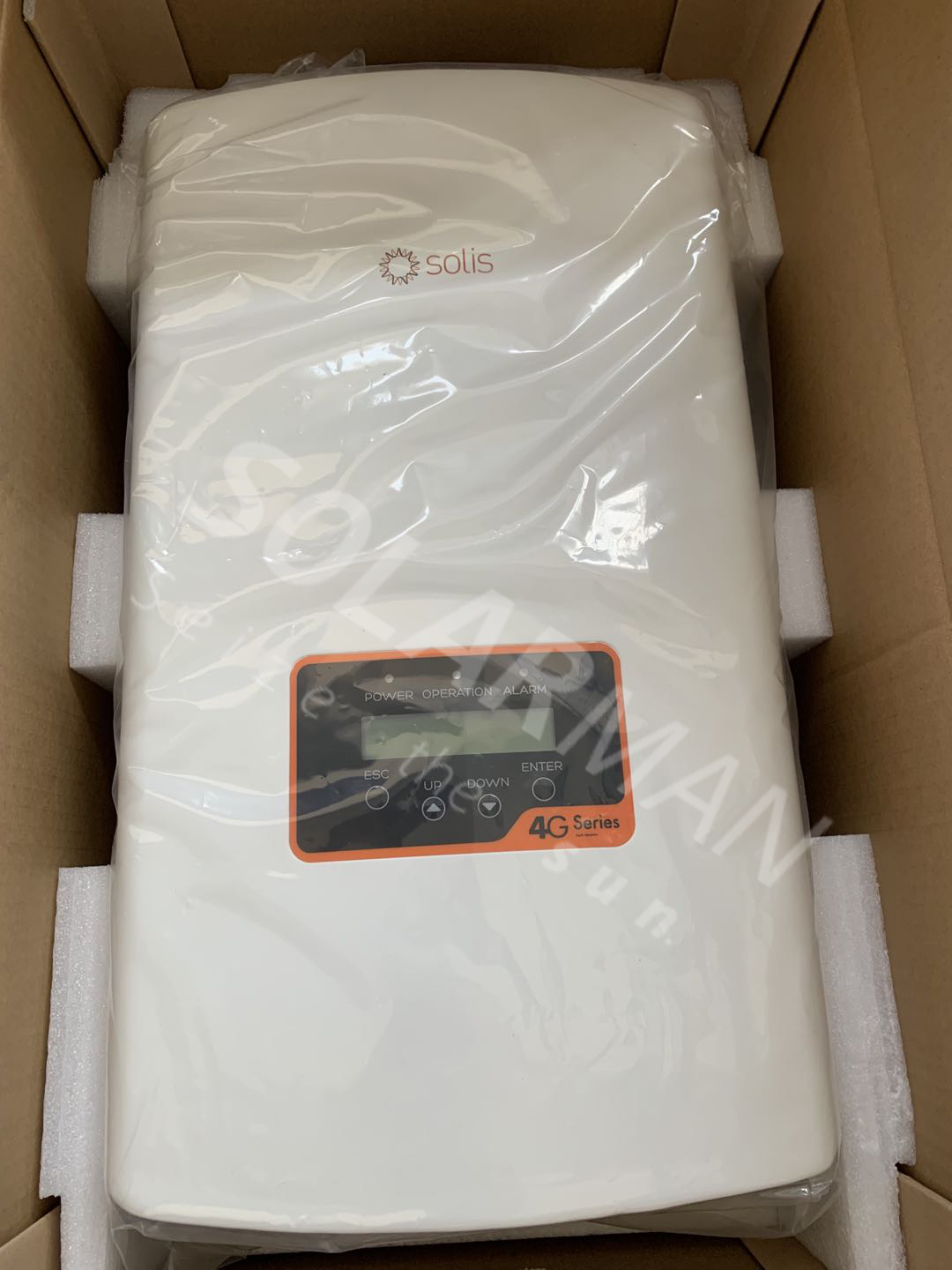

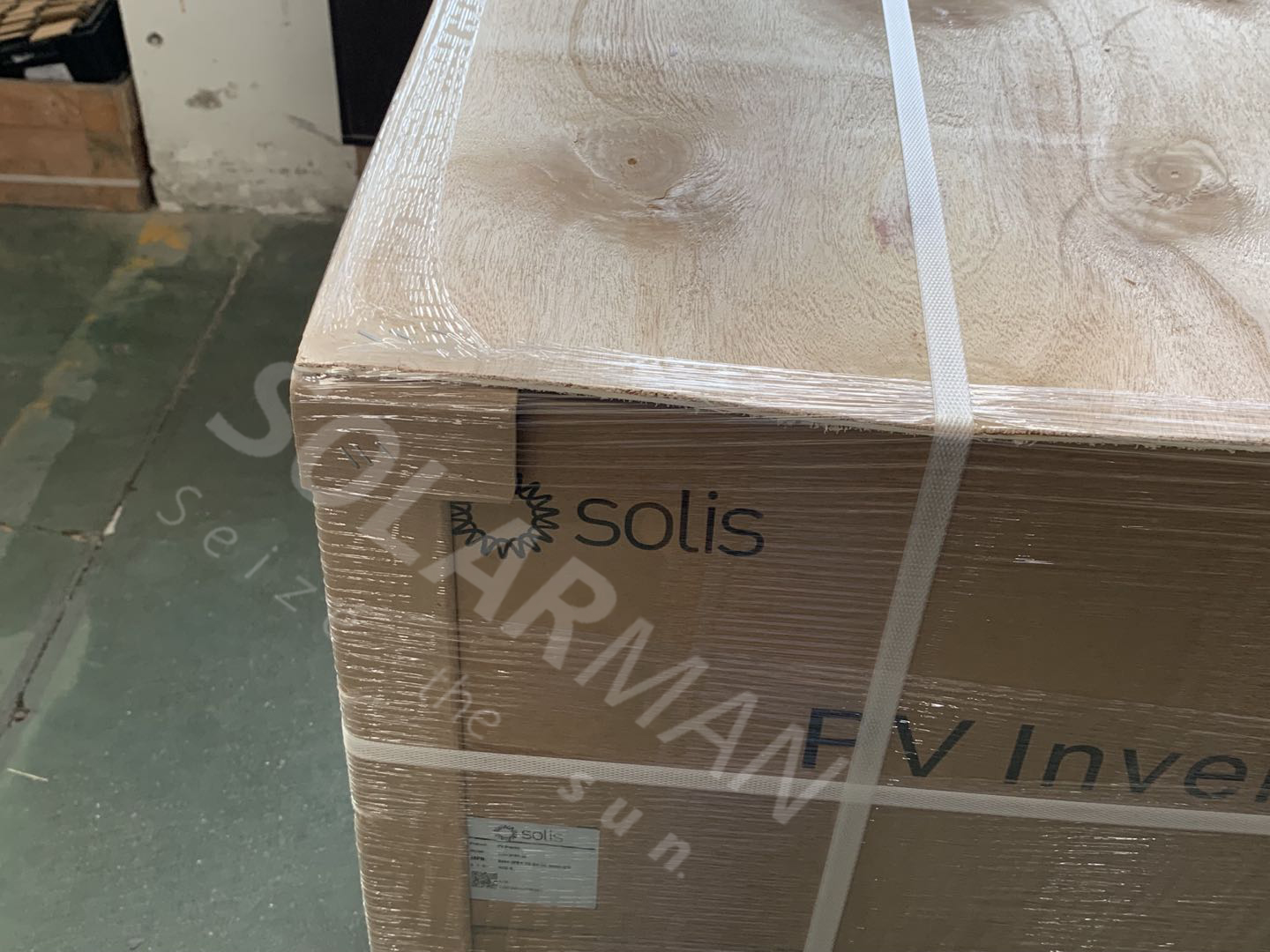

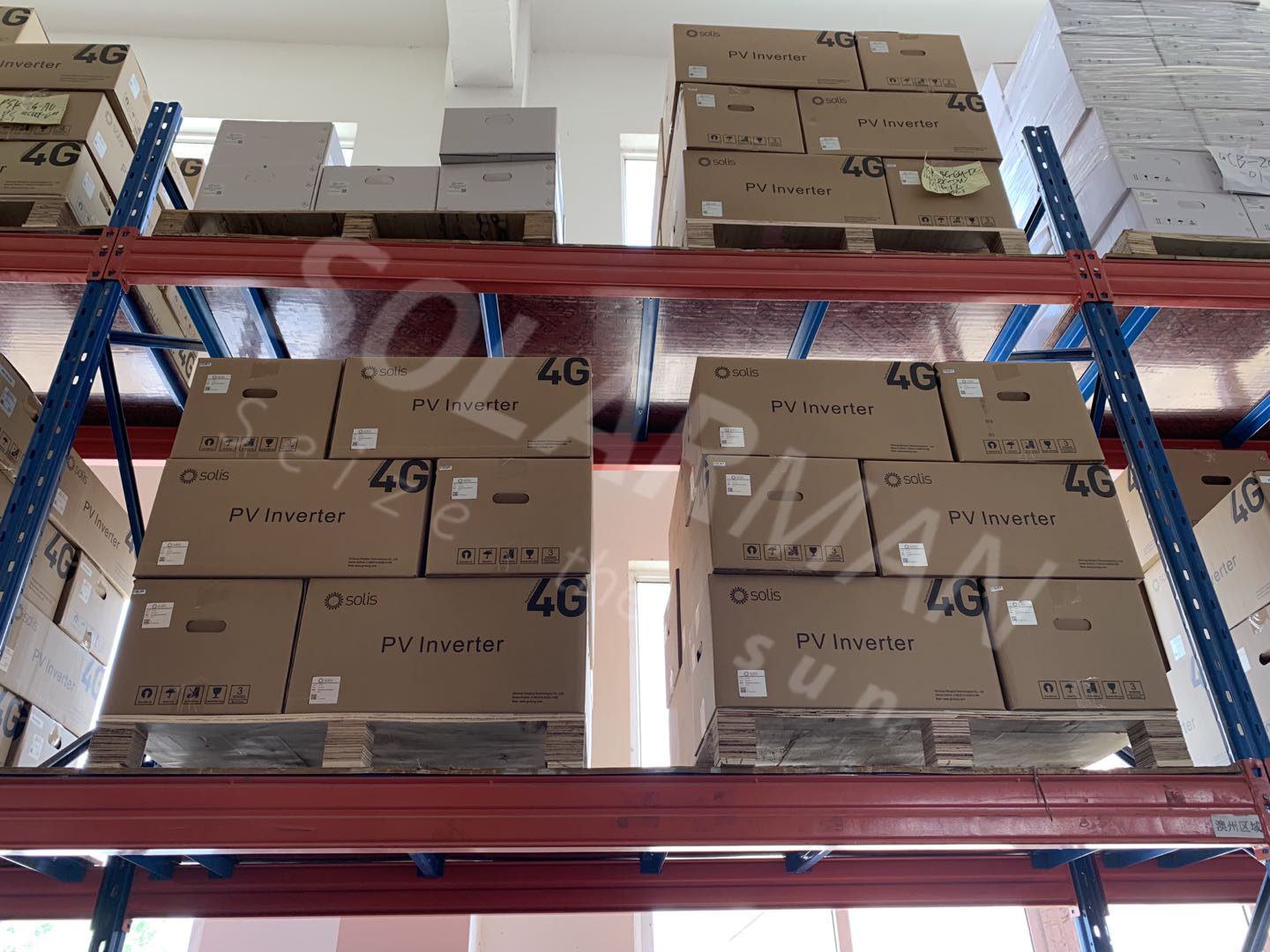

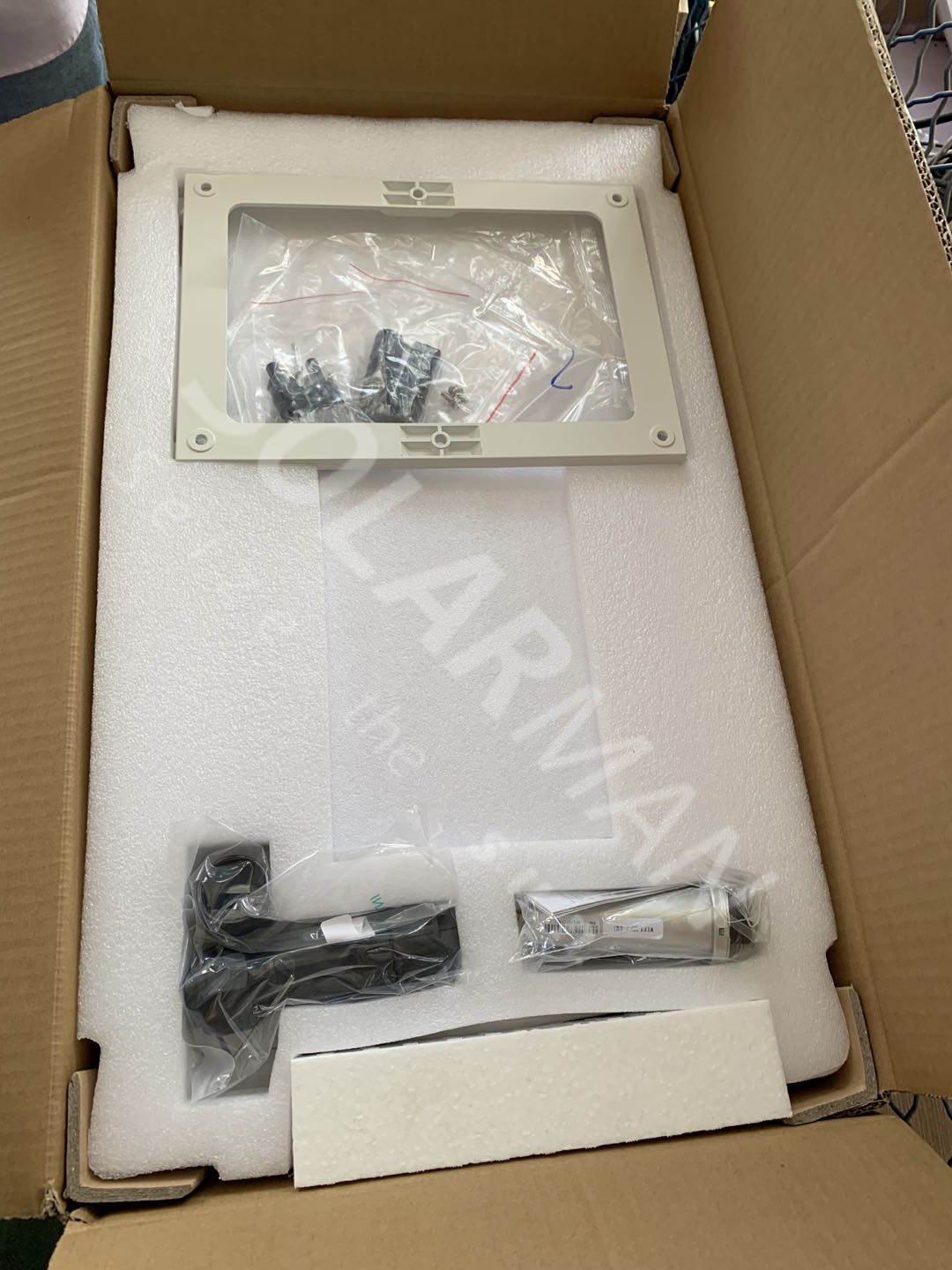

Verpackung & Lieferung

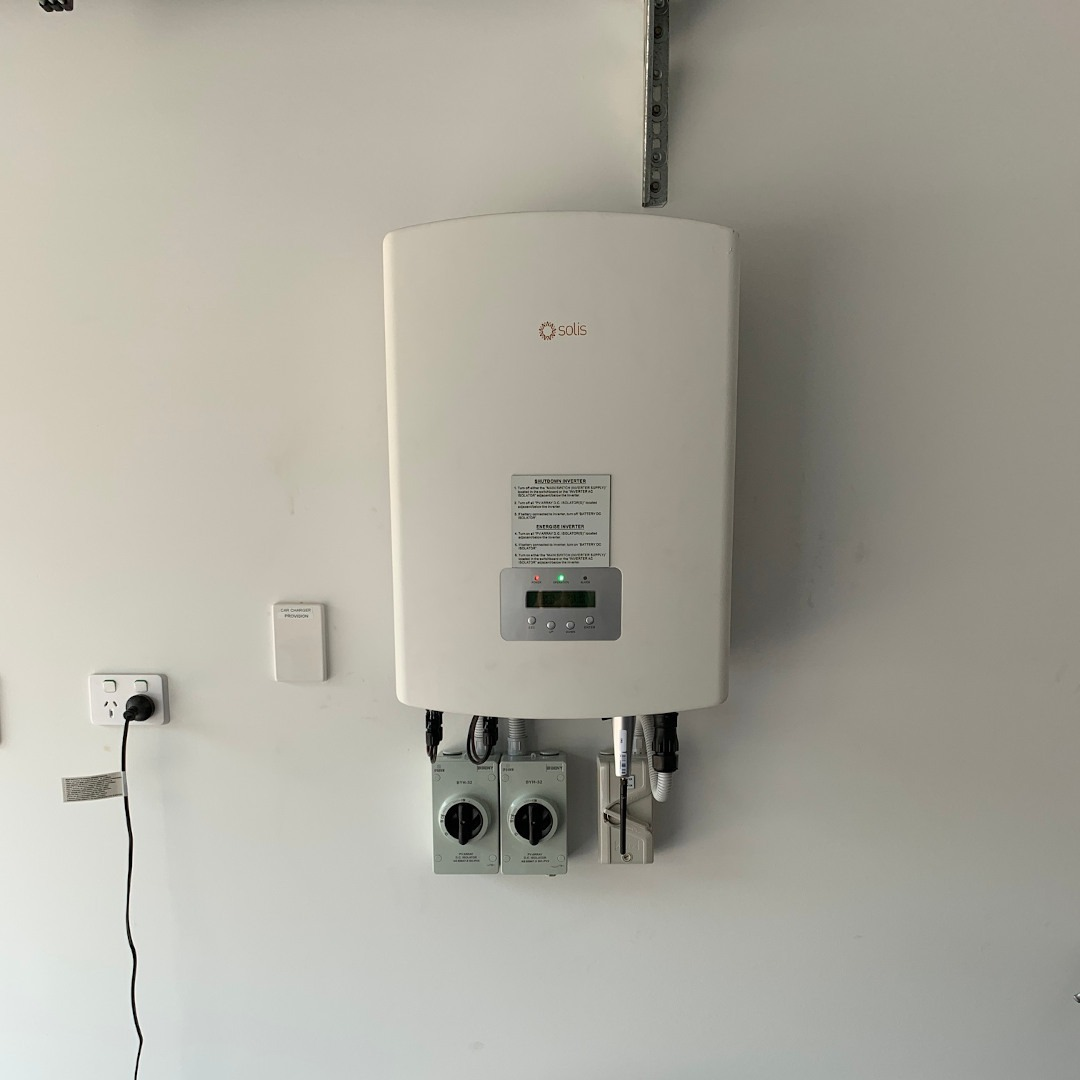

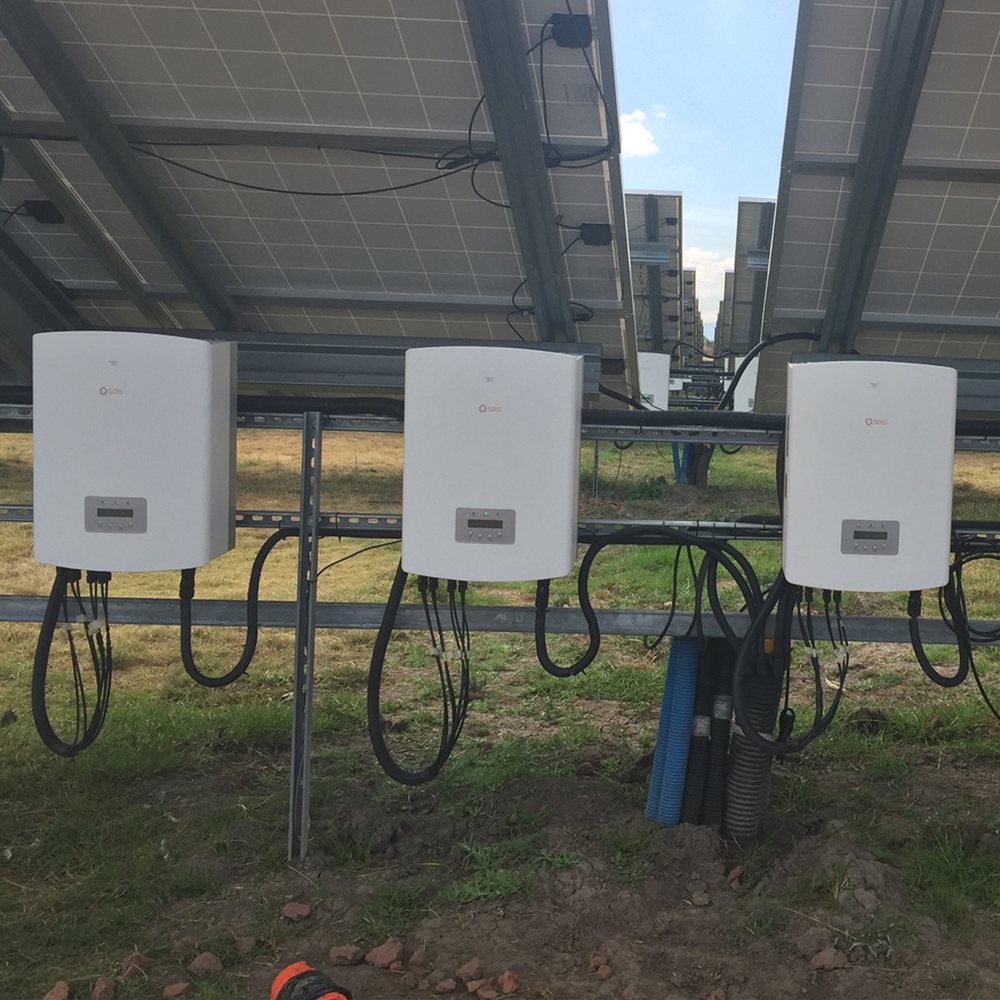

Unsere projekt
Bitte kontaktieren Sie mich, wenn Sie Interesse haben.
