2300mm -
Max. Stapeltiefe
94/61m
-
Betriebsgewicht
100T

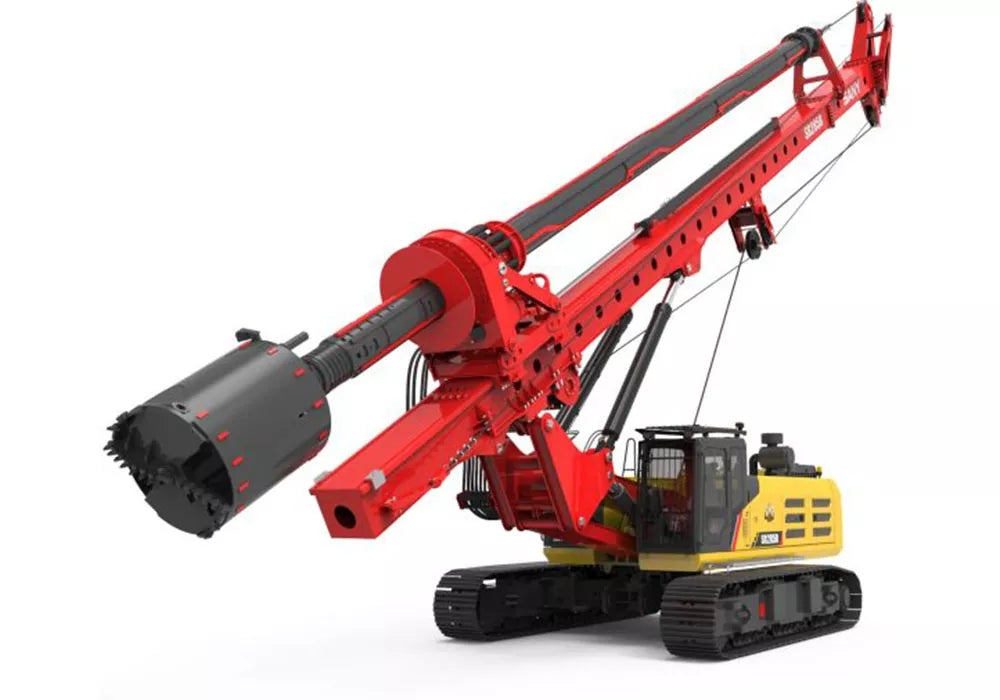

Hohe Effizienz beim Felsbohren: Die mittelgroße Sany-Drehbohranlage mit dem größten Verkaufsvolumen, ausgestattet mit der neuen, verbesserten Kellystange der sechsten Generation mit integrierter Verriegelungsvorrichtung, verbesserten Materialien und verstärkten Ringen usw., um die Baukapazität der Felsschichten um 10% zu verbessern.
Wirtschaftlichkeit und Energieeinsparung: Die Technologie zur Leistungsoptimierung ermöglicht eine Leistungsverteilung in Echtzeit, eine ausgezeichnete Reaktionszeit für Verbundmaßnahmen, eine hohe Kraftstoffeffizienz und einen niedrigen Kraftstoffverbrauch.
Stufentrommel: Einlagig gewickeltes Drahtseil für die Kellystange; frei von gegenseitiger Extrusion und Verschleiß, um die Lebensdauer um 35% zu erhöhen.
Hohe Zuverlässigkeit: Hochwertiges Design für Mast und Wippausleger, um sie stabiler und haltbarer zu machen, keine Risse in 20.000 Stunden Betriebstest. Hochkonfiguriertes Untersetzungsgetriebe mit großem Drehmoment, um hohe Effizienz, sicheren Betrieb und einen größeren Arbeitsbereich zu gewährleisten.
Intelligentes Upgrade: HD-Touchscreen, 3 ms Bildwiederholfrequenz, flüssige Animationsanzeige.
Bequeme Wartung: Der externe Antriebsschlüssel des Drehantriebs erleichtert die Wartung und den Austausch; das Hauptseilende der Winde ist durch einen Keil befestigt, der einfach zu demontieren und zu montieren ist. Die spezielle Schmierstelle, die mit dem Auslassschlauch verbunden ist, erleichtert das Einspritzen von Butter.
Sicher und zuverlässig: 360° Vollfeldüberwachung, Ton- und Lichtalarm.
Hauptaufführungen | Einheit | Parameter | Bemerkung | |
Haufen | ||||
max. Bohrdurchmesser | mm | 2300 | ||
max. Bohrtiefe | m | 94/61 | ① | |
Drehantrieb | ||||
Nennausgangsdrehmoment | kN·m | 285 | ||
Drehgeschwindigkeit | rpm | 5~24 | ||
Crowd-System | ||||
Massenkraft | kN | 260 | ||
Schnurzug | kN | 335 | ||
Schlaganfall | mm | 6000 | ||
Hauptwinde | ||||
Tragfähigkeit | kN | 330 | ||
Drahtseildurchmesser | mm | 36 | ||
max. Liniengeschwindigkeit | m/min | 72 | ||
Hilfswinde | ||||
Tragfähigkeit | kN | 90 | ||
Drahtseildurchmesser | mm | 20 | ||
max. Liniengeschwindigkeit | m/min | 70 | ||
Mastneigung | ||||
Vorwärts rückwärts | ° | 5/90 | ||
Seitlich | ° | ±4 | ||
Hauptchassis | ||||
Basismotor | / | ISUZU 6WG1 | ||
Motorleistung | kW/rpm | 300/1800 | ||
Emissionsregulierung | / | COMⅢ | ||
Hubraum | L | 15.68 | ||
Fahrgestelllänge | mm | 7475 | ||
Verlängerungsbreite | mm | 4760 | ||
Laufschuhbreite | mm | 800 | ||
Schwungradius | mm | 4530 | ||
Gesamtmaschine | ||||
Gesamthöhe | mm | 25425 | ||
Betriebsgewicht | t | 100 | ||
Transportbreite | mm | 3490 | ||
Transporthöhe | mm | 3690 | ||
Kelly bar | Weight(Kg) | Depth(m) | Option | |
Ineinandergreifende Kelly | Φ508×3×15 | 13900 | 40 | |
Φ508×4×16 | 13100 | 57 | ||
Φ508×4×17 | 13700 | 61 | Standard | |
Reibung Kelly | Φ508×6×16 | 15300 | 88 | |
Φ508×6×17 | 15900 | 94 |
